Equipements destinés à la préparation d’échantillons

La plateforme est composée de plusieurs équipements destinés à la préparation d’échantillons :

  • Un ensemble de four et d’étuves (jusqu’à 1000 °C)
  • Une presse à empastiller Eurolabo permettant la fabrication de pastilles de 13 mm
  • Une tamiseuse et plusieurs séries de tamis de 25 µm à 2 mm
  • Des broyeurs :
    • Un broyeur à billes planétaire : Retsch PM100
    • Un broyeur à bille : Retsch MM200
    • Broyeur à bille cryogénique : Retsch CryoMill
  • Un dispositif de production de particules de glace pures ou mélangées à des impuretés minérales ou organiques, de manière contrôlée et reproductible : SPIPA-B (Setup for the Preparation of Icy Planetary Analogues—B)

Caractéristiques techniques

Retsch PM100

  • Principe de broyage : impact et friction
  • Granulométrie initiale Max* < 10 mm
  • Finesse finale < 1 µm, pour le broyage colloïdal < 0,1 µm
  • Vitesse de rotation de la roue solaire 100 - 650 min-1
  • G-force 33.3 g
  • Bol disponible : 50 ml oxyde de zirconium
  • Billes disponibles : oxyde de zirconium 0,5 mm, 2 mm, 10 mm, 15 mm, 20 mm
  • Type de broyage : sec et humide

Retsch MM200

  • Principe de broyage : impact et friction
  • Granulométrie initiale Max ≤ 6 mm
  • Finesse finale ≈ 10 µm
  • Réglage de la fréquence de vibration : 3-25 Hz (180-1500 tr/min)
  • Bols disponibles : 1.5 mL et 5 mL en agate et 25 mL en inox
  • Billes disponibles : agate 3 mm, 7 mm, inox
  • Type de broyage : sec
  • Permet également d’effectuer des broyages colloïdaux (broyages humides) ou cryogéniques à l’aide de bols de broyage à vis en inox de 25 mL.

Retsch CryoMill

  • Principe de broyage : impact et friction
  • Granulométrie initiale Max ≤ 6 mm
  • Finesse finale ≈ 5 µm
  • Réglage de la fréquence de vibration : 5-30 Hz
  • Bols disponibles : 25 mL en oxyde de zirconium, 5 et 50 mL en inox
  • Billes disponibles : 7, 10, 15, 25 mm en inox, 10, 15 mL en oxyde de zirconium
  • Type de broyage : sec, humide, cryogénique

SPIPA-B

  • Principe : le liquide (le plus souvent de l’eau éventuellement mélangée avec au plus 1-2 wt% d’impuretés) est nébulisé par un générateur à ultrasons et les gouttelettes formées sont gelées au contact de l’azote liquide, produisant des particules de glace (et impuretés) sphériques
  • Granulométrie : particules de glace produites de 67 +/- 31 µm
  • Température de production : 77 K
  • Porosité de la surface de particules de glace produite : 50%
  • Taux de production : 200 g/h
  • Possibilité de mélanger les particules de glaces (pures ou contenant des impuretés) produites avec d’autres particules dans des bouteilles en aluminium à 77K

  • Un espace de micro préparation : Salle Propre Cleanroomflex + Steréo-microscope Olympus SZX16+ caméra SC50

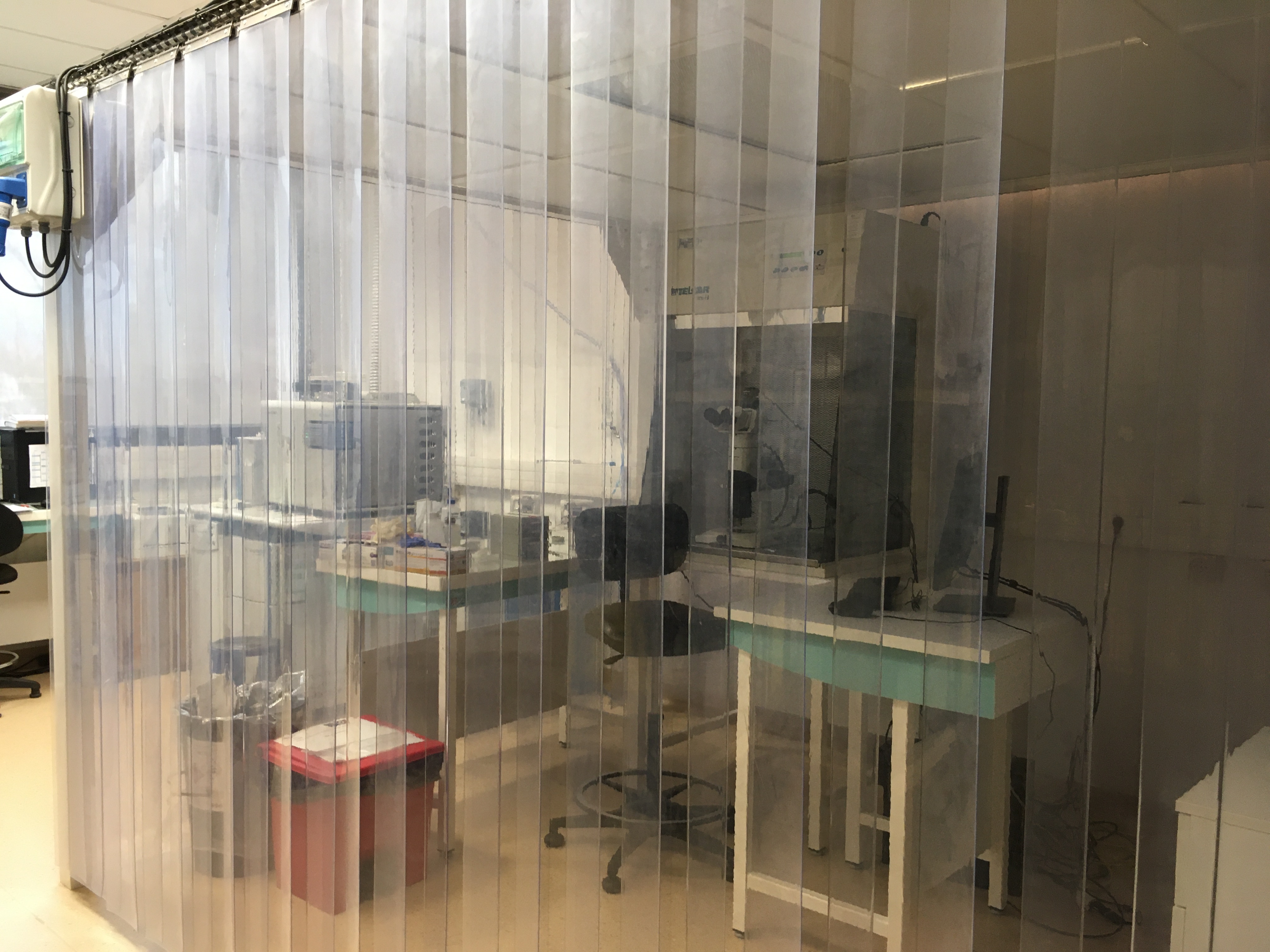

Cleanroomflex room

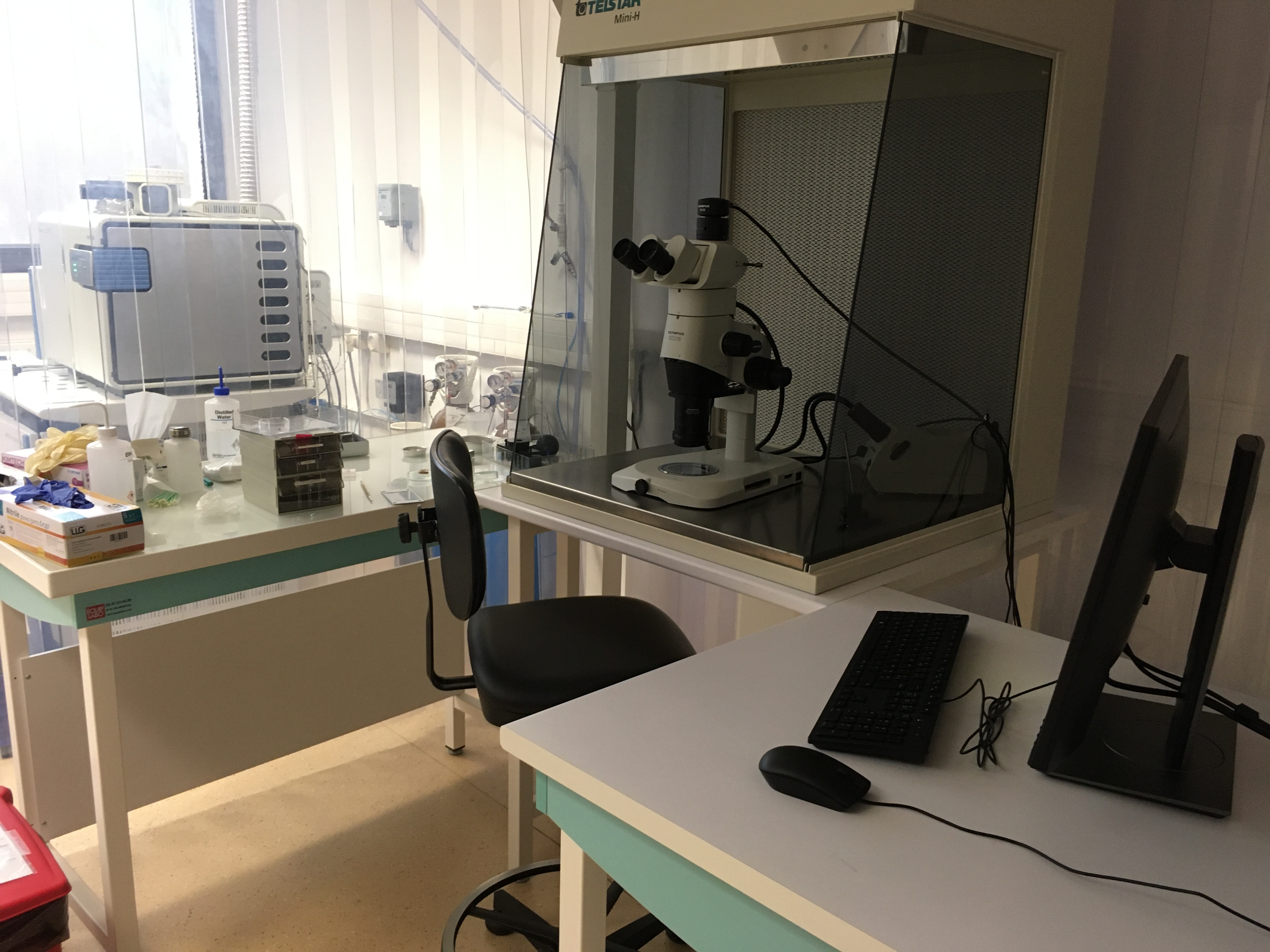

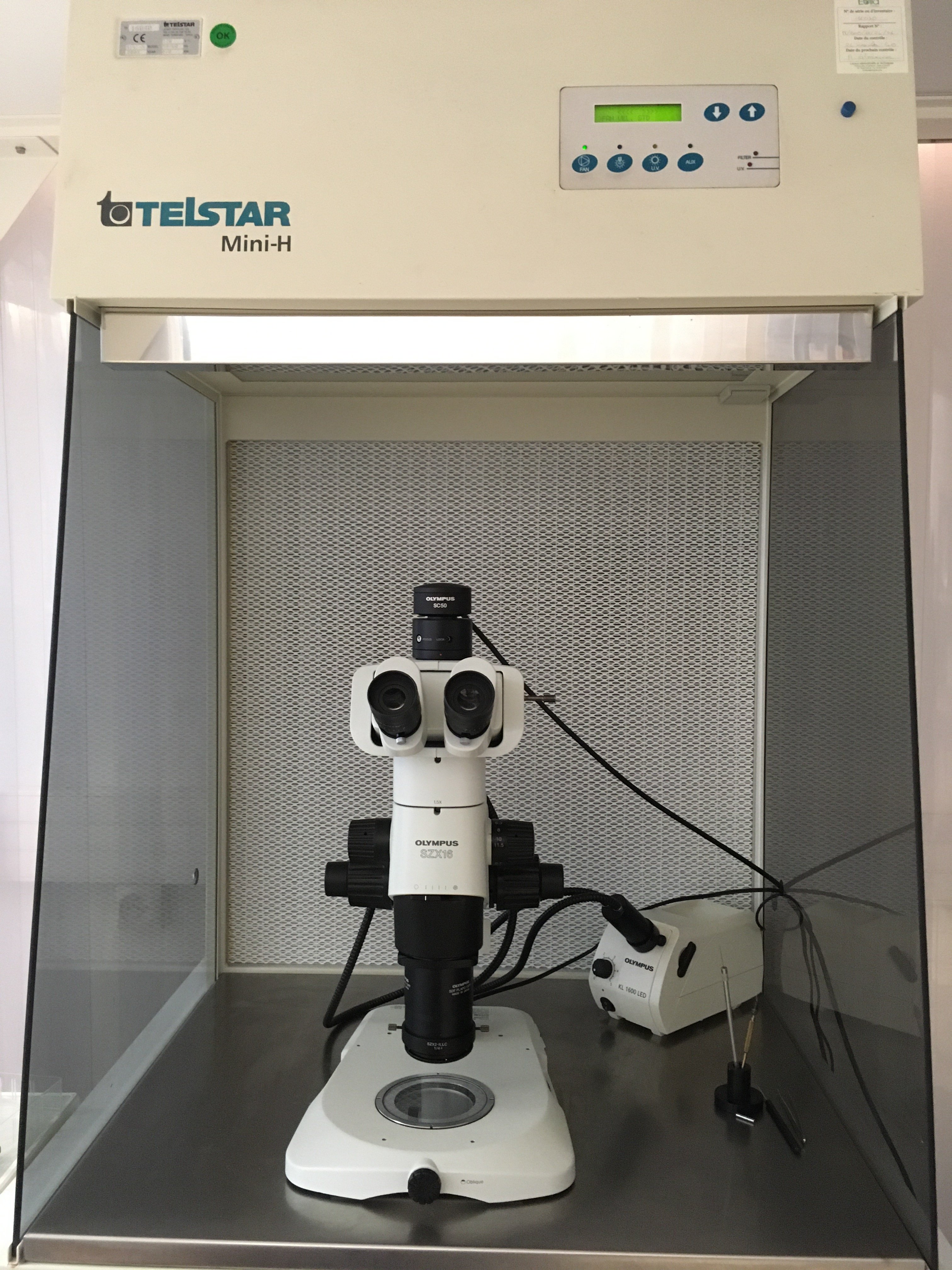

Olympus SZX16 stereo-microscope + SC50 camera

Caractéristiques techniques

La salle propre Cleanroomflex est autoporteuse et mesure 3mx3mx2.6m. Elle permet de produire une ambiance propre dans l’enceinte. Cette installation prélève l’air de la salle, à un débit de 472.5 m3/h à travers les unités de filtrations puis évacue l’air filtré au niveau du sol, sous les rideaux de protection. La salle propre est mise en surpression afin d’éviter l’entrée des contaminants venant de l’extérieur.
